Портативное устройство захвата и воспроизведения RF сигналов

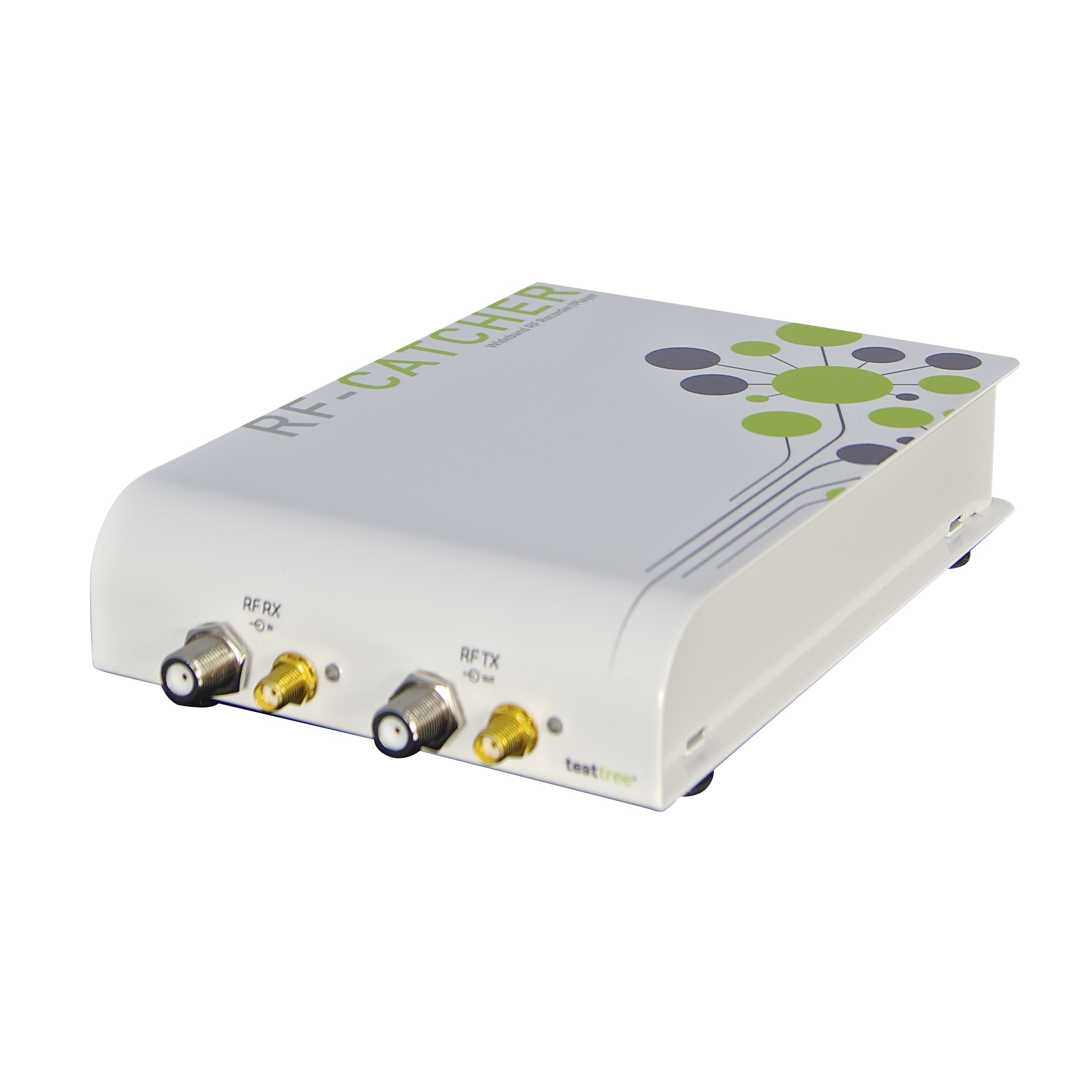

RF-Catcher Platform
Наиболее компактное устройство для записи и воспроизведение RF сигналов. Перекрывая частотный диапазон от 70 MHz до 6 GHz, RF-Catcher может записывать и воспроизводить сигналы с полосой до 55 MHz.
Область применения
- Отладка и тестирование Chipset, STB/TV, в т.ч. в полевых условиях
- Удобная демонстрация: реальный RF сигнал в вашем ноутбуке
- Поиск и устранение неисправностей Radio/TV Broadcast/Telecom
- Автоматизация тестирования (CLI): plan & trigger capture/playback tasks
- Устройство для Регуляторов в сфере телекоммуникаций
Преимущества
- Компактный, легкий, простой в использовании: не нужно специальных технических знаний для захвата и воспроизведения (DAB/FM, TV broadcast, Satellite broadcast, Wi-Fi,…), любой сотрудник компании может сделать это для Вас.
- Файлы RF записи хранятся на ПК: легко скопировать/передать в центральный офис из регионов
— Непроприетарные IQ файлы; Доступен IQ file format converter
RF-Catcher позволяет проводить эксперименты с широким спектром сигналов, включая: Радио (FM, DAB…), ТВ вещание (DVB-T/T2, C/C2, ISDB-T/Tb, etc…), сотовые сети, Wi-Fi, спутниковое ТВ (DVB-S/S2). RF-Catcher может управлять LNB
Встроенный GNSS приемник позволяет получать точные данные о геолокации и времени; KML file, metadata, NMEA совместимость.
RF-Catcher работает в паре с ПК и подсоединятся к нему через USB3. RF-Catcher компактный, ударопрочный, легкий (600g) и экономически-эффективный прибор: легко носимый в ручной клади.
IQ Converter доступен бесплатно в течение 2 недель. Пожалуйста, обратитесь к нам для получения более подробной информации.
Захват & Воспроизведение RF сигналов в реальном времени
Частотный диапазон: 70 MHz до 6 GHz
Полоса: до 55 MHz
Пример стандартов: radio (FM, DAB…), TV broadcast (DVB-T/T2, C/C2, S/S2, ISDB-T, etc…), cellular, Wi-Fi
Непроприетарный формат IQ файлов
Легкий (600g), Питание от USB
Подсоединяется через USB 3.0, работает через ПО RF-Catcher Suite
Поддержка ОС: MS Windows 7/8/8.1/10 (x64)
IQ файлы сохраняются на ПК (SSD)
Минимальные требования к ПК: Core i5/i7, 4GB of RAM, USB 3.0 connectors, SSD storage
Инструмент AUTOTEST позволяет проверить конфигурацию ПК на совместимость с прибором.
Захват спутникового ТВ
Встроенный контроллер LNB позволяет производить захват ПЧ DVB-S/S2
Захват и воспроизведение радиосигналов
FM захват & воспроизведение, отображение всего спектра FM
DAB, DAB+ захват & воспроизведение (TPEG, Infotraffic, HD-Radio)
Построение зон покрытия & Драйв Тесты
Встроенный GPS/GLONASS приемник
Измерения уровня RF сигнала и геолокация в файлах отчетов (совместимые с Google Earth)
Захват и воспроизведение GPS/GLONASS сигналов
Захват & воспроизведение GPS/GLONASS сигналов с активной GNSS антенны и через активный сплиттер
Пакет Программного Обеспечения RF-Catcher
Простой в использовании: высокая степень параметризации для измерений
- Анализатор спектра: БПФ (FFT) тип и размер, частотные маркеры, мощность в канале (полосе)
- Отображение Водопада: определение всплесков и помех (Wi-Fi, 4G, …)
- RF захват: настраиваемая полоса захвата до 55 MHz, настраиваемое предусиление, автоматическое предусиление (AGC), режим кольцевого буфера
- RF воспроизведение: настраиваемая аттенюация
Индикаторы Статуса для IQ сэмплов, передаваемых через USB 3.0: ADC loss, LNB loss, In Band saturation, Out of Band saturation
Опциональные приложения для RF-Catcher Platform
Пакет Приложений для RF-Catcher Platform
Подробная информация на странице товара RF-Catcher Full Application Suite (См. похожие товары внизу страницы)
Приложение ATSC 3.0 LabMod: конфигурация и создание IQ файлов, воспроизведение реальных ATSC 3.0 RF сигналов
Подробнее об ATSC 3.0 LabMod смотрите на странице продукта См. похожие товары внизу страницы)
Режим Триггера (Trigger Mode)
Два или более RF-Catcher могут быть подсоединены последовательно для синхронного захвата или воспроизведения
Автоматический захват по триггеру от зонда EdgeProbe
Автоматизация тестирования
Поддержка командной строки
Варианты применения
RF-Catcher Presentation
The most compact Spectrum Analyzer and RF Capture & Playback device!

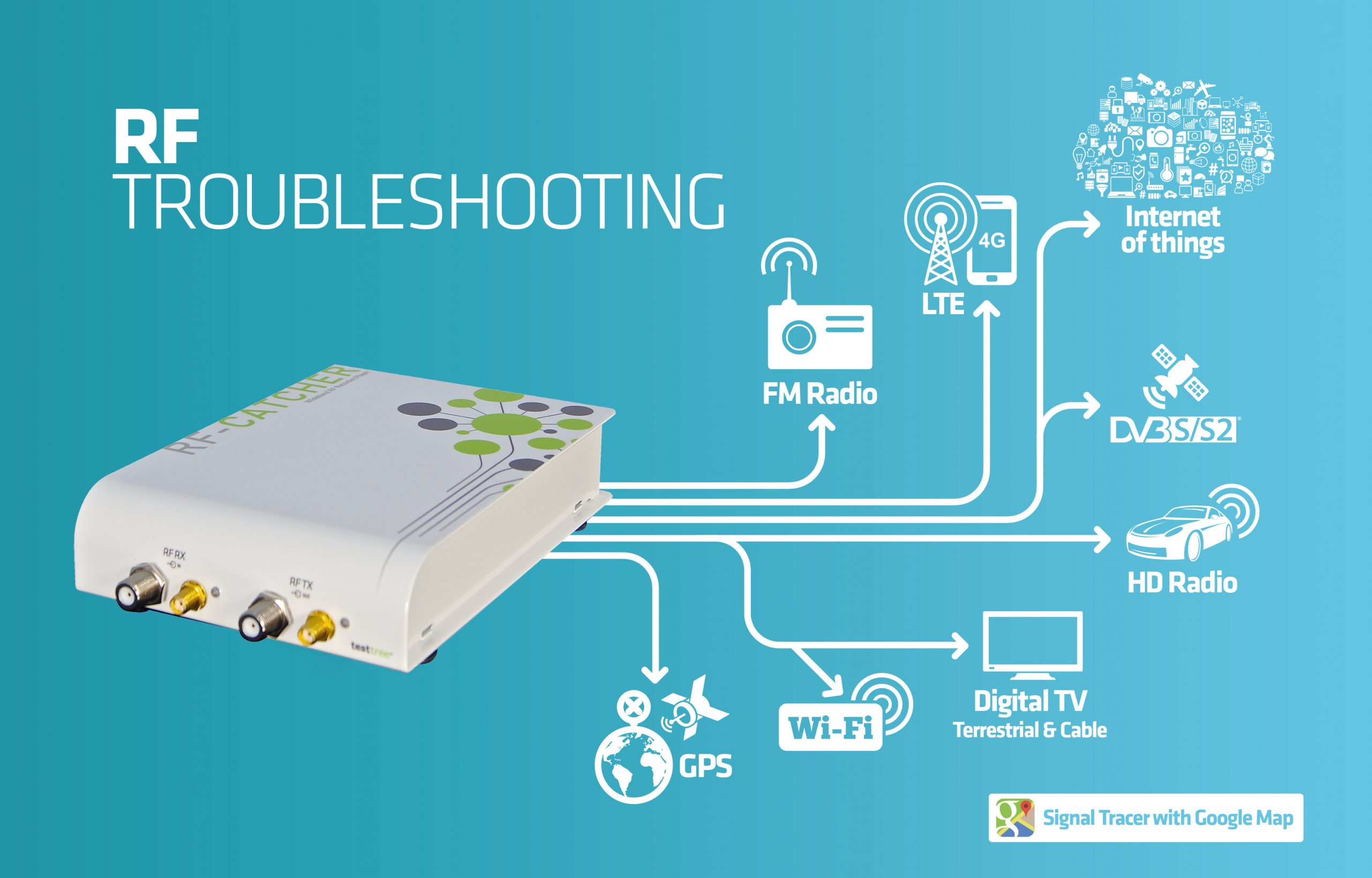

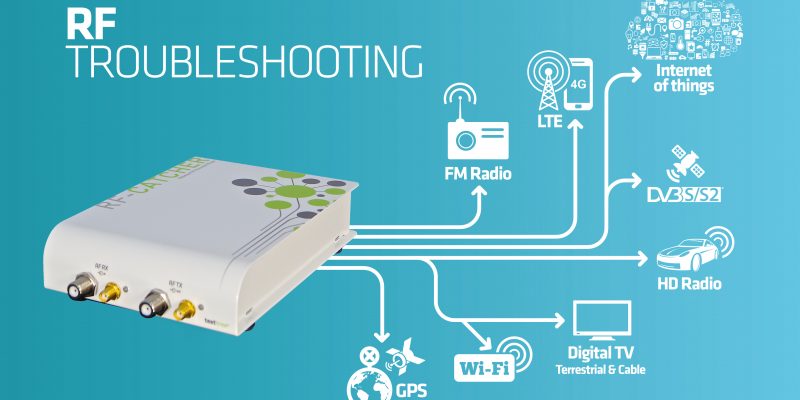

RF Troubleshooting
From 70 MHz to 6 GHz, RF-Catcher can monitor and analyze live RF whether it is Digital TV, Satellite, LTE, Radio, GPS... Generate .KML reports for your Drive Tests!

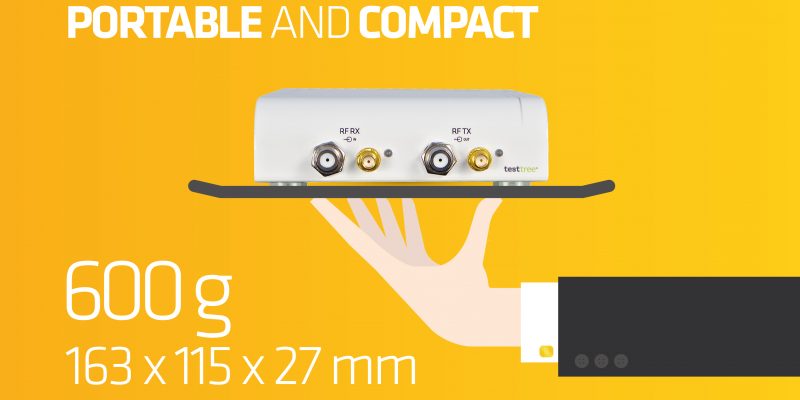

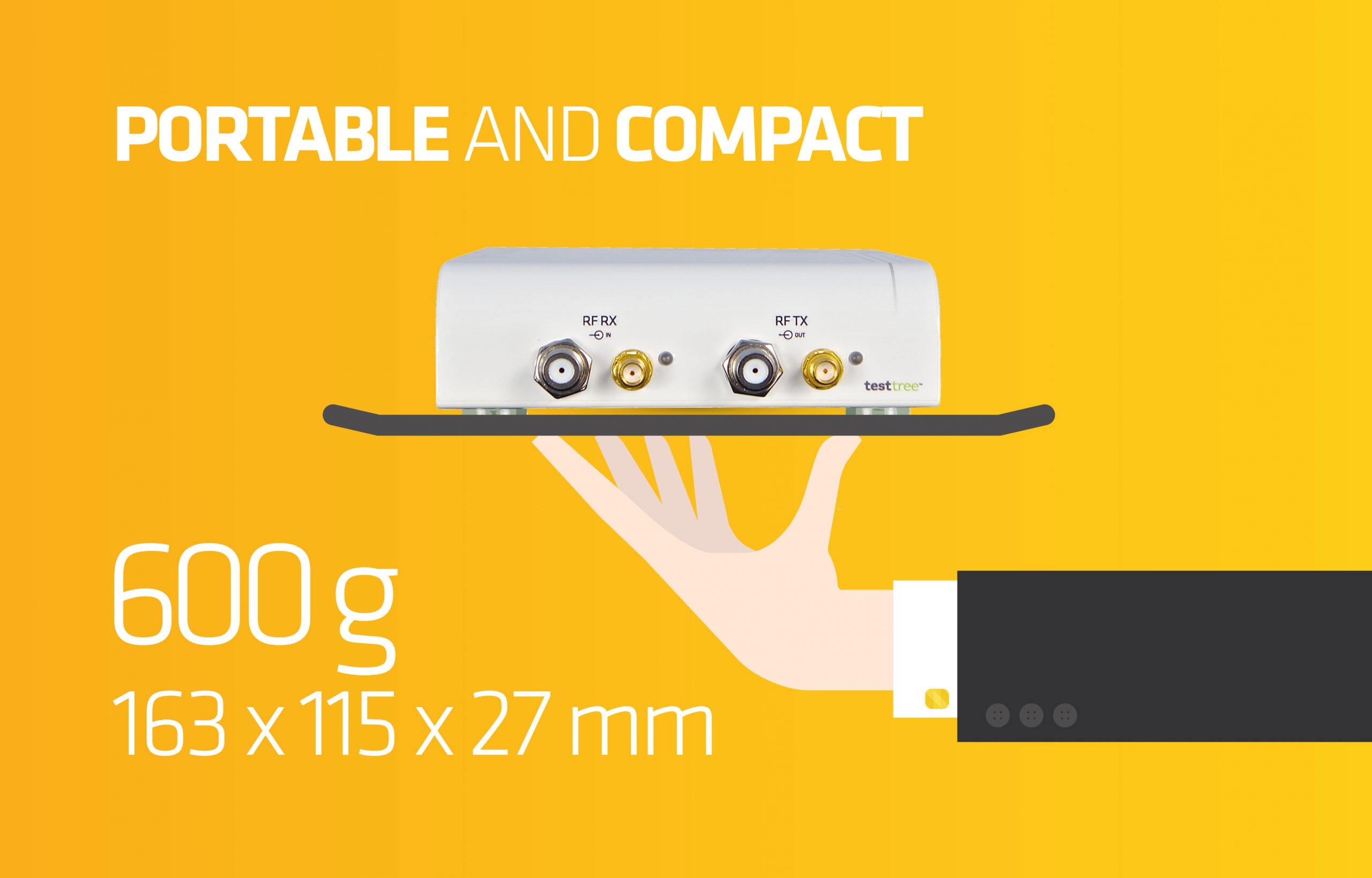

Portable & Compact
Forget about the big-sized and heavy RF devices. RF-Catcher is hand-sized and light-weight!
Easy to Use
Our User Interface is responsive and easy-to-use. This means that your Sales team can also use it as a demo tool!

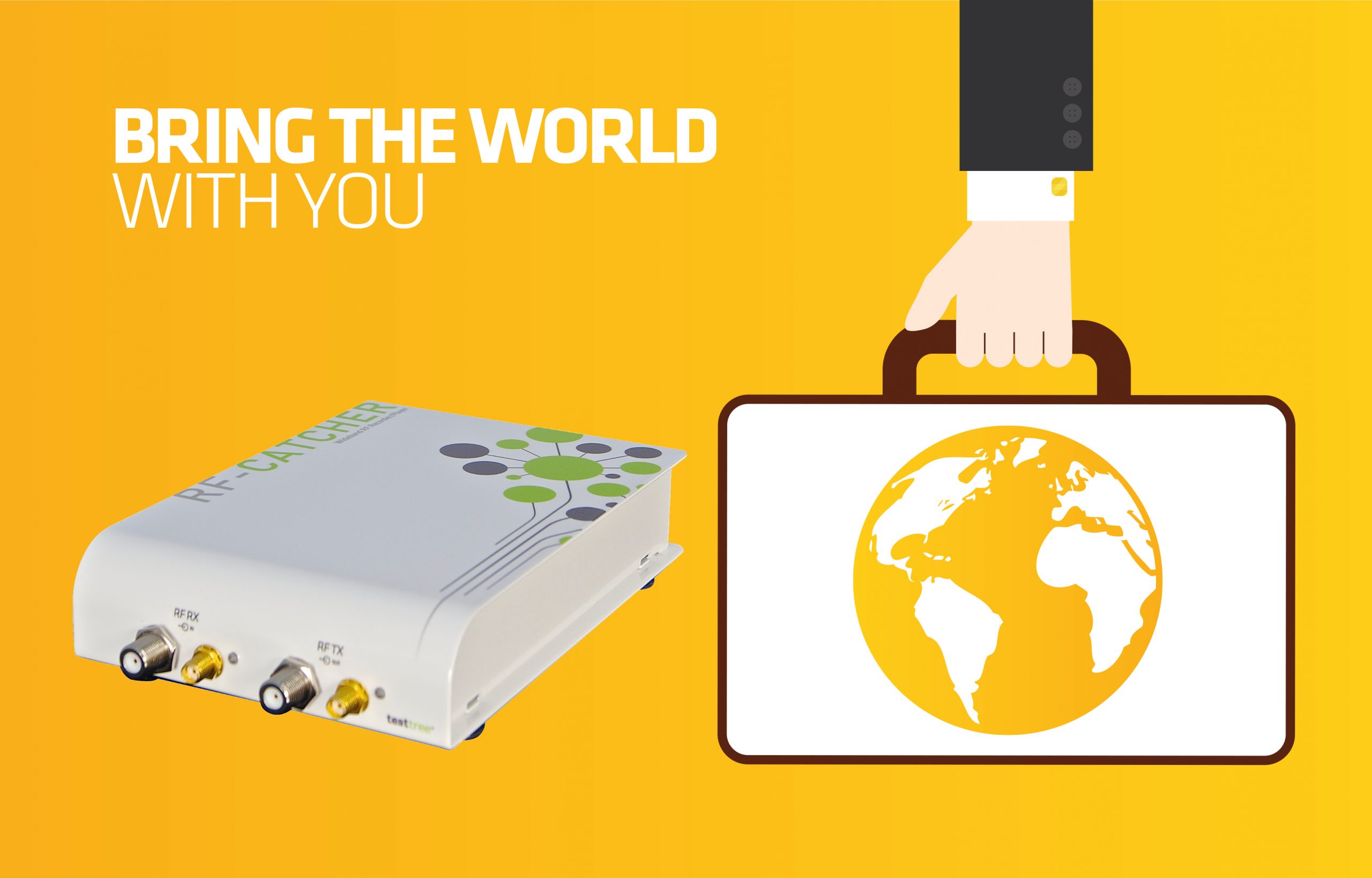

Bring the World with you
Wherever you are in the world, RF-Catcher is able to process the RF around you.

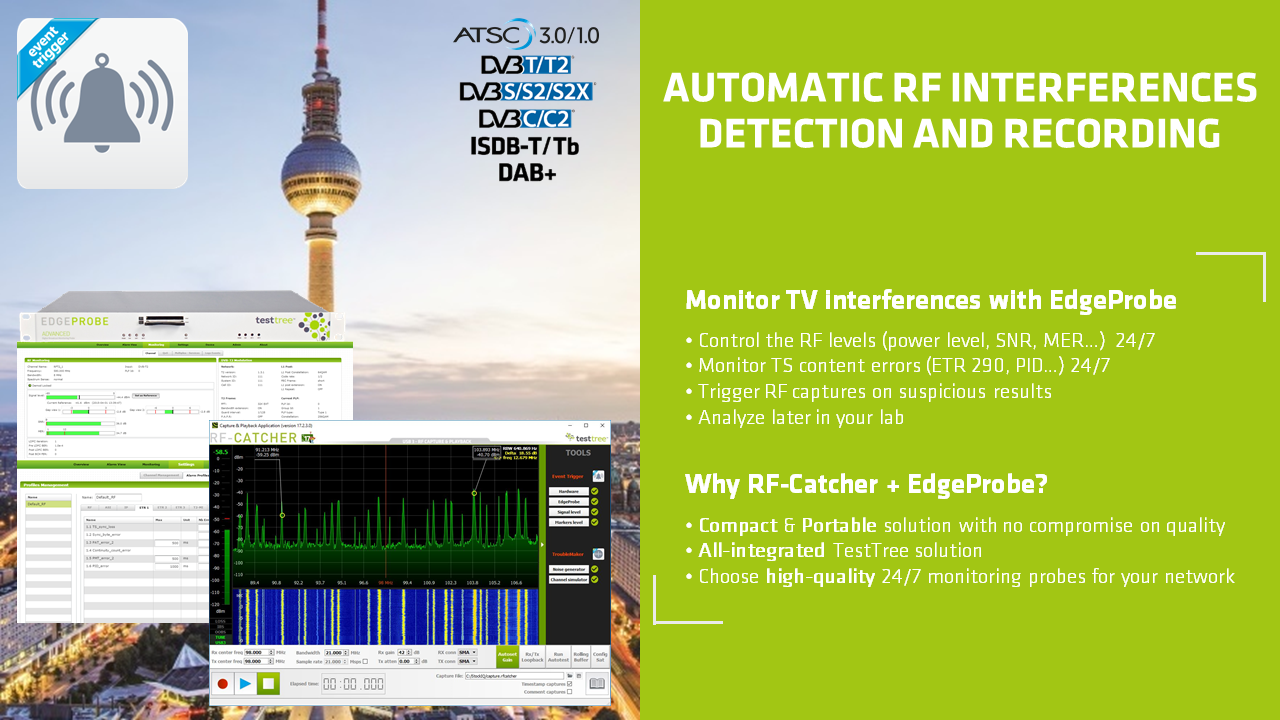

Automatic RF Interferences Detection & Recording
RF-Catcher with EventTrigger is ideal to automatically detect RF interferences and record the spectrum to keep track of the perturbations.

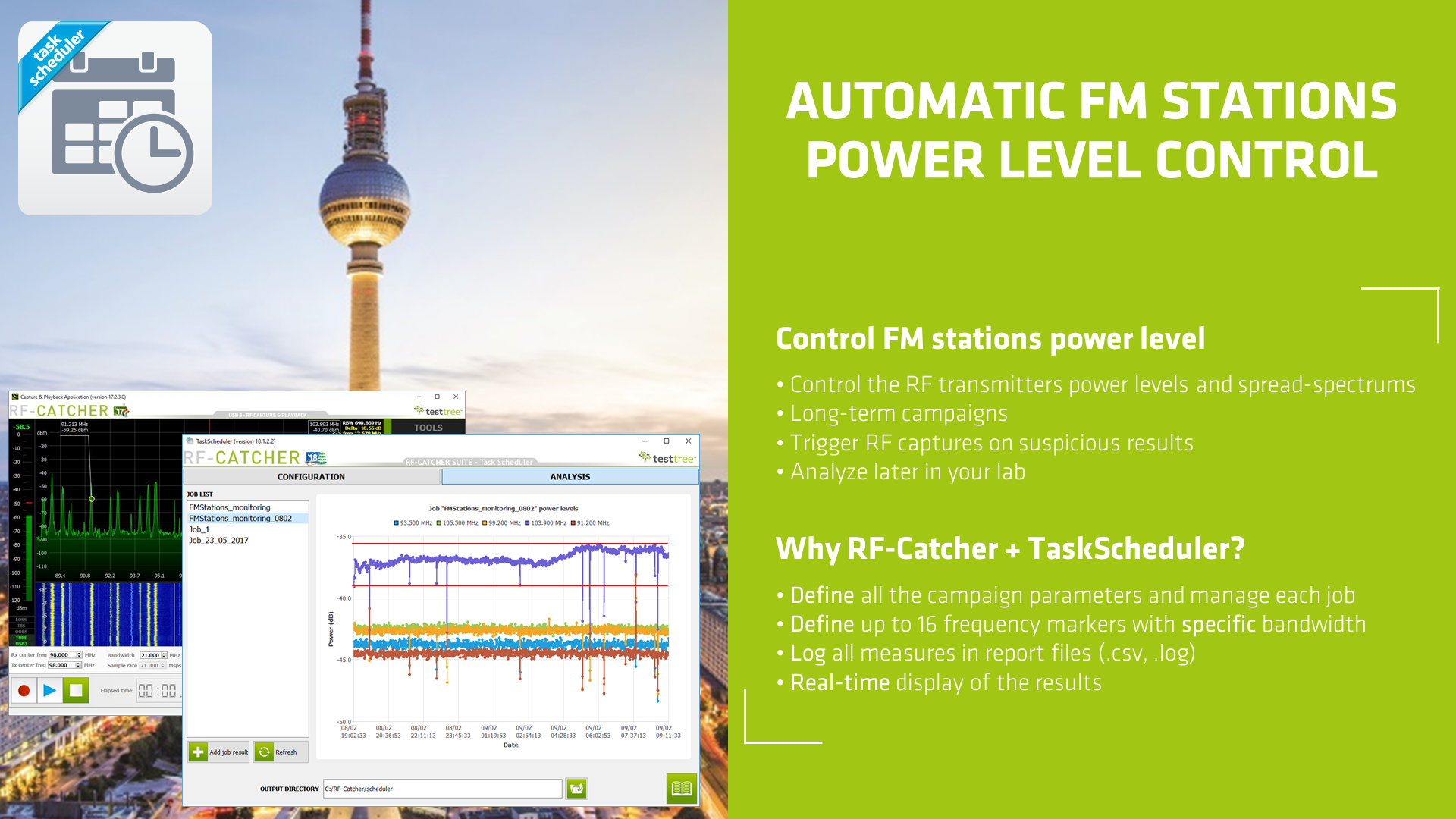

Autonomous Capture & Playback Scheduling
Use RF-Catcher + TaskScheduler to conduct long-term campaigns with regular signal level monitoring.
